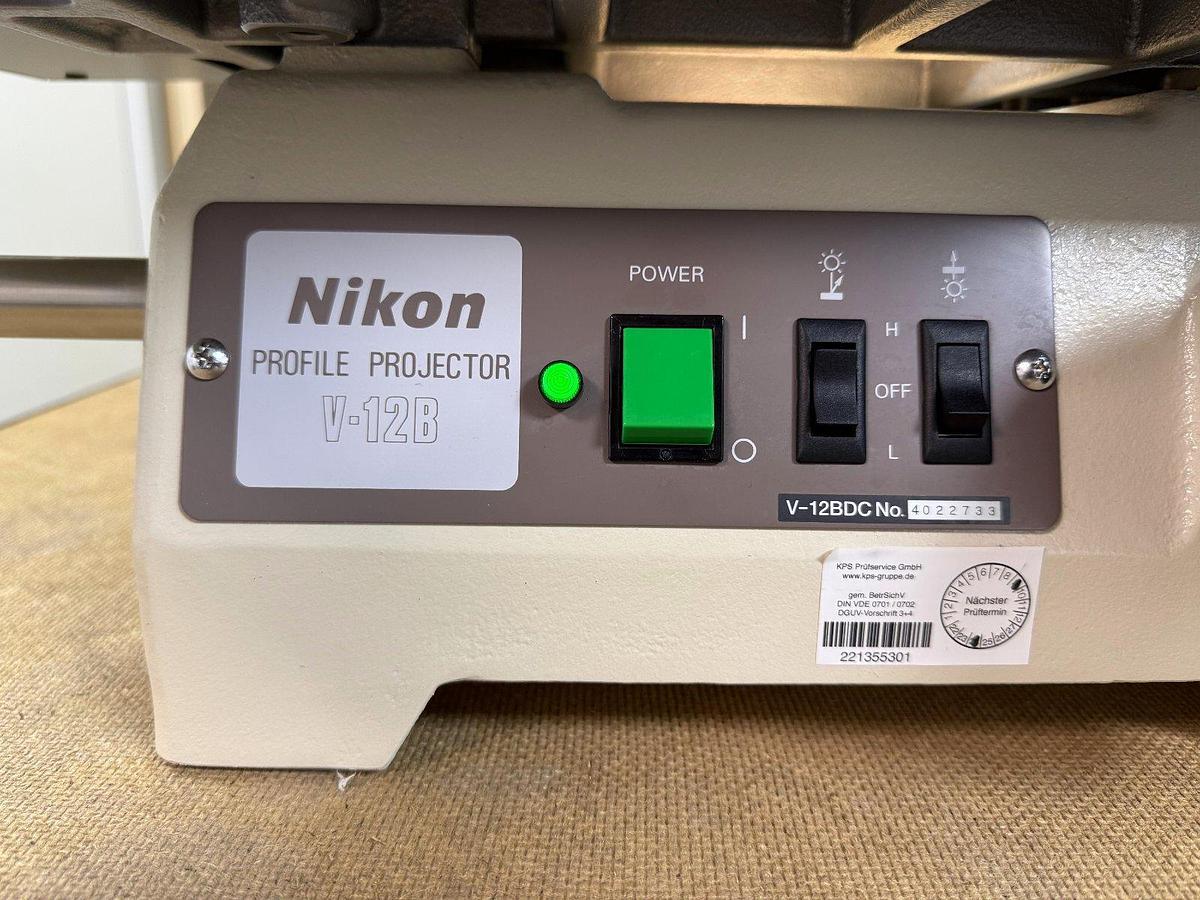

Nikon V 12B DC, Optical Profile Projector, Dülken, Germany

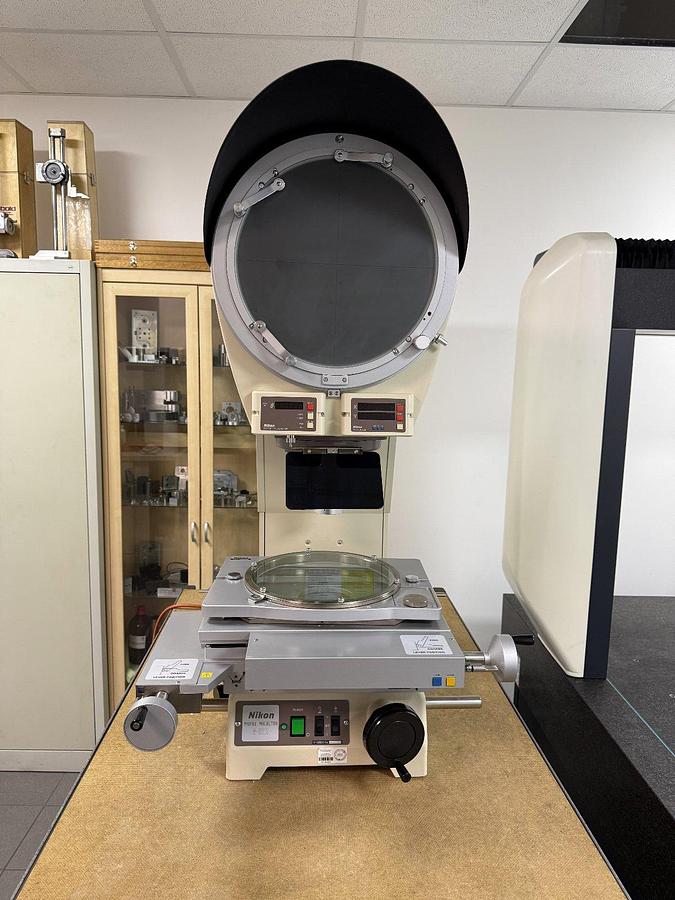

Se ofrece un Nikon V-12BDC Optical Profile Projector, un equipo de metrología óptica de alta precisión, diseñado para la inspección dimensional y el control de calidad de componentes mecánicos. Fabricado por Nikon en Japón, este proyector de perfiles destaca por su excelente calidad óptica, su robusta construcción y su fiabilidad, convirtiéndose en una solución ideal para salas de metrología, departamentos de calidad y entornos de producción industrial.

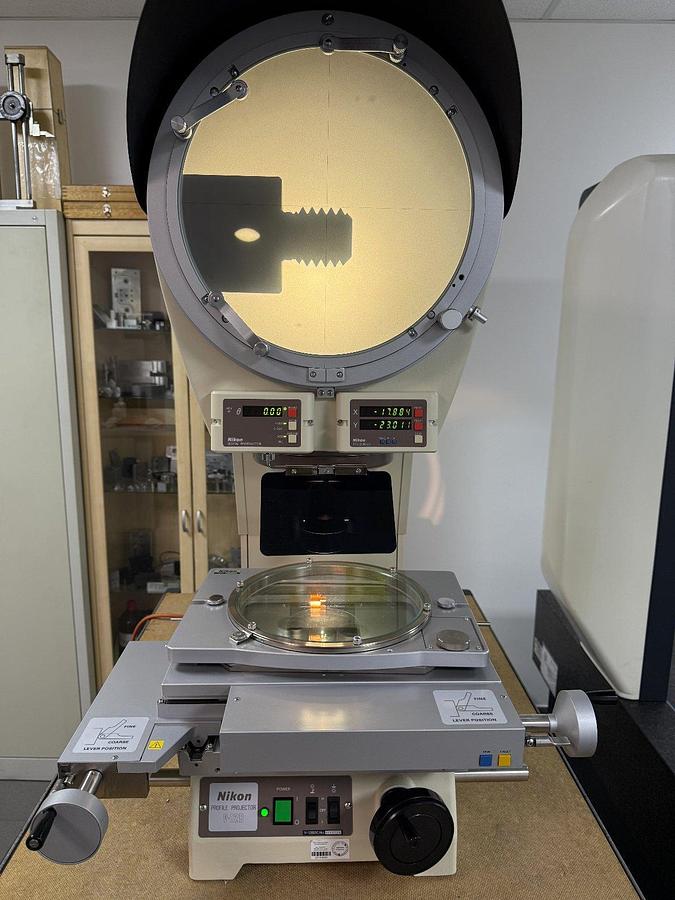

El Nikon V-12BDC proporciona mediciones precisas y repetibles gracias a su óptica telecéntrica de alto rendimiento, su sistema de lectura digital integrada para los ejes X, Y y angular, y su combinación de iluminación por contorno (luz transmitida) e iluminación vertical (luz incidente). Su gran pantalla de 305 mm permite visualizar con claridad perfiles, contornos y geometrías complejas, facilitando una evaluación rápida y precisa de piezas mecanizadas.

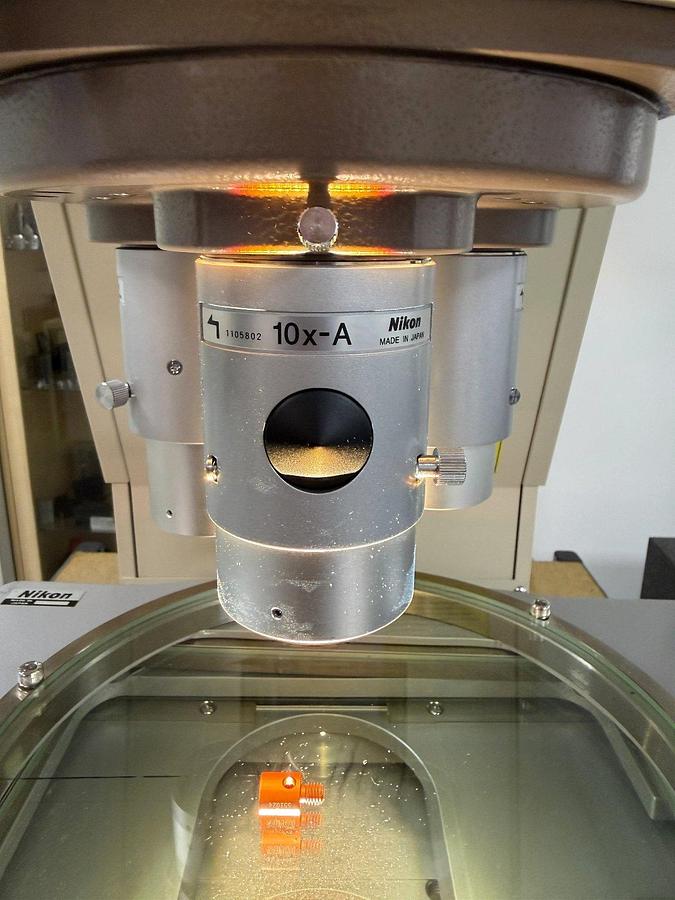

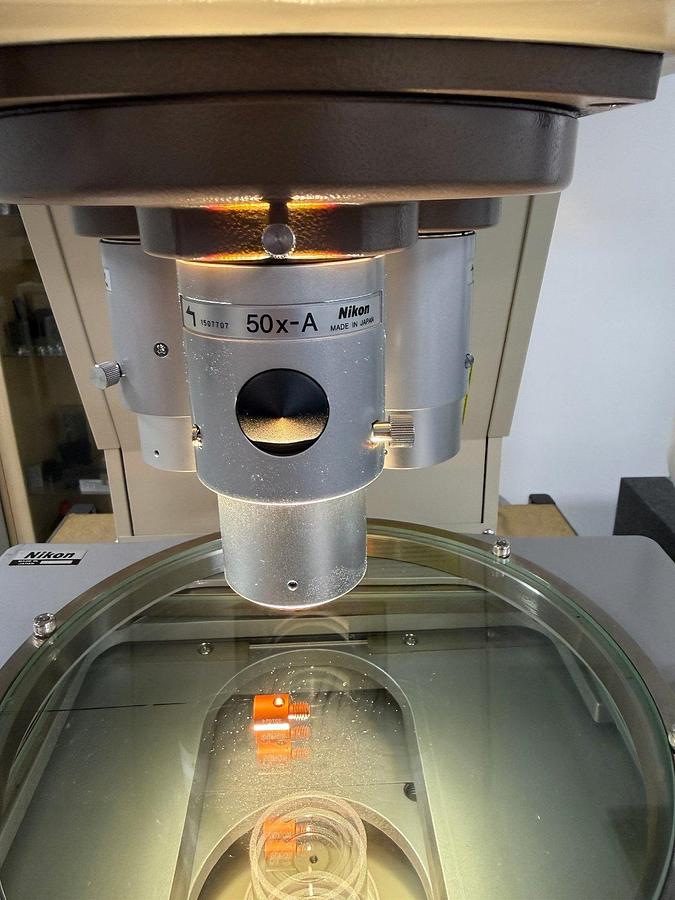

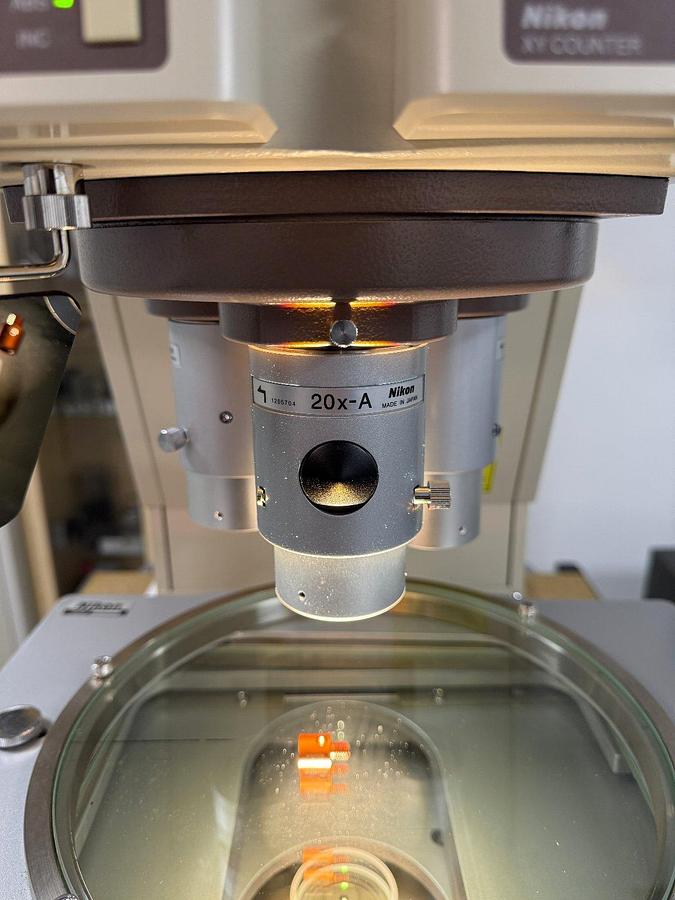

Equipado con una torreta de tres posiciones y aumentos de 10×, 20×, 50× y 100×, el equipo ofrece una gran versatilidad para la inspección de piezas de diferentes tamaños y niveles de detalle. La mesa de medición de 250 × 150 mm, junto con la mesa giratoria Tipo 2, permite posicionar las piezas con precisión para realizar mediciones fiables en múltiples aplicaciones.

El sistema incorpora una fuente de iluminación halógena de 24 V / 150 W, un condensador de cuatro posiciones con ajuste automático según el aumento seleccionado y un sistema óptico de alta calidad con espejo semitransparente, proporcionando imágenes nítidas, uniformes y libres de distorsión en todo el campo de visión.

E enfoque se realiza mediante el desplazamiento de la cabeza óptica, manteniendo la mesa de medición completamente estable y evitando desviaciones durante el proceso de inspección. El equipo ofrece una precisión de medición de ±0,10 % con iluminación de contorno y ±0,15 % con iluminación de luz incidente, garantizando resultados fiables incluso en aplicaciones de alta exigencia.

Construido con guías mecánicas de precisión y una estructura robusta, el Nikon V-12BDC está preparado para un uso intensivo tanto en el taller como en laboratorios de metrología. Además, puede integrarse fácilmente en sistemas de control de calidad mediante interfaces digitales y conexión SPC (Statistical Process Control).

Características principales:

• Proyector de perfiles óptico Nikon de alta precisión.
• Fabricación japonesa (Made in Japan).
• Pantalla de proyección de 305 mm (12").
• Torreta de 3 posiciones con aumentos de 10×, 20×, 50× y 100×.
• Mesa de medición de 250 × 150 mm con mesa giratoria Tipo 2.
• Lectura digital integrada para ejes X, Y y medición angular.
• Iluminación por contorno y luz incidente.
• Óptica telecéntrica de alta resolución con imágenes libres de distorsión.
• Iluminación halógena de 24 V / 150 W.
• Precisión de medición de hasta ±0,10 %.
• Compatible con sistemas de adquisición de datos mediante SPC.

Condiciones de venta:

Máquina usada, ofrecida en su estado actual (as is, where is). Inspección disponible bajo cita previa; gestión del proceso comercial y logístico.

Ubicación:

Ubicación aproximada. La información detallada se proporcionará durante el proceso comercial.

Información técnica:

La información técnica proporcionada es orientativa. Las especificaciones, dimensiones y capacidades pueden pueden estar sujetas a variaciones.
